可以看出，不同工艺的镁铬耐火材料高温强度变化规律如下：硅酸盐结合镁铬耐火材料<直接结合镁铬耐火材料<半再结合镁铬耐火材料<电熔再结合镁铬耐火材料。销售炉底预砌由于高温抗折强度主要代表了砖中各矿物的结合情况，这说明电熔再结合镁铬砖的结合强度最大，因而高温下其抗侵蚀冲刷能力。由于液相在不同晶粒间的渗透能力要低于在相同晶粒间的渗透能力，炉底预砌价格当液相含量固定时，第二固相的出现会使固-固接触增加，从而能够提高砖的高温强度。在生产电烙再结合镁铬砖或半再结合镁铬砖时，添加预合成镁铬砂为原料，从而提高了第二固相的含量，使砖的高温强度增大。采用1100℃，风冷1次后的残存强度百分率比较各种镁铬砖的热震稳定性，不同生产工艺镁铬砖中普通镁铬砖的热震稳定性最，半再结合镁铬砖和直接结合镁铬砖次之，电熔再结合镁铬砖最差。铬矿是生产镁铬砖的主要原料，因来源的不同，其主要杂质含量各异。此外，铬矿的加入量也会对镤铬砖的性能产生影响。本部分将主要阐明铬矿来源及加入量对直接结合镁铬砖性能的影响。

镁铬砖厂家耐火材料是高温工作的基础材料，而在高温过程中，由于使用的原材料，销售炉底预砌有的会在高温状态下产生有毒物质，对人体和环境产生严重危害，含氧化镁和三氧化二铝的镁铬砖，其耐火度高，高温强度大，抗酸碱侵蚀性强，低热导等特性，常被用于钢铁行业、玻璃行业、水泥行业、炼铜工业等，但产品所含的三价铬在高温下会转化成六价铬，六价铬有毒且溶于水，对人体及环境和水资源都会造成伤害和污染。2015年1月，工业和信息化部发布了关于水泥行业规范条件的公告，限制使用并加快淘汰含铬耐火材料和预热器内筒，炉底预砌价格积极推进水泥窑无铬化。2015年8月，辽宁省住房和城乡建设引发建材工业绿色制造业的通知，推广新型耐火材料，全面推广无铬耐火材料，从源头消减重金属污染。

镁铬砖厂家据找耐火材料网了解到，部分耐火材料企业的利润率较低，部分产品的利润率甚至仅为1%，销售炉底预砌而某些大型耐火材料企业部分产品的利润可达到5%-10%，这就体现了不同技术含量下的耐火材料制品的市场需求冷热。也有企业表示，目前有的产品处于亏本销售的状态，炉底预砌价格主要是因为有的企业库存量较大，年底为了清库存套现，不得不亏本销售。“我们这行业不是你亏本就立即被抢购的东西，和超市里的鸡蛋没法比。”一位不定型耐火材料企业销售人员表示，“超市里的鸡蛋降价了。一群大爷大妈排队去买，但是耐火材料不行，下游市场需求不够，供过于求了，产品价格再低也没买”。

耐火材料或酸性耐火材料砌筑。电弧炼钢炉按每吨炉容量所配变压器容量的多少分为普通功率电弧炉、销售炉底预砌高功率电弧炉和超高功率电弧炉。电弧炉炼钢是通过石墨电极向电弧炼钢炉内输入电能，以电极端部和炉料之间发生的电弧为热源进行炼钢。电弧炉以电能为热源，可调整炉内气氛，炉底预砌价格对熔炼含有易氧化元素较多的钢种极为有利 。 电弧炉炼钢发明后不久，就用于冶炼合金钢，并得到较大的发展。

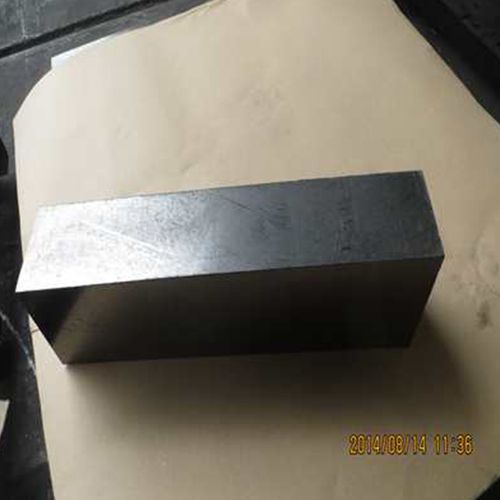

这种熔铸镁铬砖的相组成：方镁石及其固熔体50%，尖晶39%，硅酸盐不超过10%;结构致密(总气孔率<12.0%)，耐压强度高达140〜165MPa，销售炉底预砌荷重0.18MPa变形5%的温度高达2050℃，但热震稳定性差和价格昂贵，被优质再结合镁铬砖取代。白云石砖是由天然白云石煅烧而成的白云石砂制成的。白云石砖中w（CaO）≥40%、w（MgO）≥35%，还含少量的SiO2、Al2O3、Fe2O3等杂质。若砖中的CaO、炉底预砌价格MgO质量比小于1.39，则称为镁质白云石砖。为了提高抗热震性，开发出了ZrO2+白云石砖和ZrO2+镁白云石砖。白云石砖主要用于不锈钢精炼炉（AODVOD炉等）和水泥窑烧成带中。

用镁盐溶液对两种不同CrO3含量的电熔再结合镁铬砖进行了真空浸渍处理, 并对浸渍前后试样的物理性能和孔径分布进行了分析, 用静态坩埚法销售炉底预砌和高压釜反应法分别对浸渍前后试样的抗渣性和抗水化性能进行了比较。结果表明:经镁盐溶液浸渍后, 镁铬砖的显气孔率显著下降，炉底预砌价格体积密度增大，常温耐压强度和常温抗折强度明显增大；试样中孔径＞10μm的孔容积百分率由浸盐前的84.13％下降到浸盐后的67.67％;浸渍后试样的抗水化性能显著提高, 抗渣性能得到一定改善。
